Прибор для измерения профиля и шероховатости изделий из древесины и древесных материалов, древесностружечных плит, фанеры, ДВП, МДФ, шпона, пиломатериалов
ПРОФИЛОМЕТР - ПРОФИЛОГРАФ
ПМД2-100
1.1. Назначение изделия.
1.1.1. Профилометр-профилограф ПМД2-100 ТУ 3943-004-12013730-2009 (в дальнейшем прибор или изделие) предназначен для контактного измерения профиля и параметров шероховатости поверхности по системе средней линии в соответствии с номенклатурой параметров и диапазонами значений, предусмотренными ГОСТ 2789-73 в лабораторных и цеховых условиях.
1.1.2. Профилометр – профилограф ПМД2-100 предназначен для контактного измерения профиля и параметров шероховатости поверхности изделий из древесины и древесных материалов в соответствии с номенклатурой параметров и диапазонами значений, предусмотренными ГОСТ 7016-82 в лабораторных и цеховых условиях деревообрабатывающих предприятий. Измерение параметров шероховатости производится по системе средней линии.
1.1.3. Профилометр – профилограф ПМД2-100 предназначен для измерения при следующих условиях:
- температура окружающего воздуха (10-35) ˚С;
- относительная влажность (45-80) %;
- внешняя вибрация не должна превышать значения, при котором при неподвижном датчике показание профилометра по параметру Ra составляет 0,3 нижнего предела диапазона, а размах колебаний пера профилографа при максимальном увеличении составляет 2 мм.
1.2. Технические характеристики.
1.2.1. Измеряемые параметры шероховатости Ra, Rm, Rz, Sz
1.2.2. Диапазон измерений параметра Ra датчиком (щупом) № 2 0,025…100 мкм
1.2.3. Диапазон измерений параметров Rz, Rm датчиком (щупом) № 1 2,5…400 мкм
датчиком № 2 0,1…400 мкм
1.2.4. Диапазон измерения параметра Sz датчиком № 1 0,025…12,5 мм
1.2.5. Пределы поддиапазонов измерения в соответствии с таблицей 1.
Таблица 1
|
Измеряемая величина |
Ra |
Rz,Rm |
Sz |
|
Пределы измерения
|
0,025… 0,4 мкм 0,4…3,2 мкм 3,2…12,5 мкм 12,5…100 мкм |
0,1…1,6 мкм 1,6…12,5 мкм 12,5…50 мкм 50…400 мкм |
0.025…8 мм |
1.2.6. Предел допускаемой основной погрешности DRa, D Rmax, DRz для профиля близкого к трапецеидальному, с шагом не превышающим ¼ базовой длины при измерении параметров шероховатости Ra, Rmax, Rz определяют по формулам:
DRa = 0,02*Raв.п + 0,04*Ra, (1.2.1)
DRm =0,03*Rmв.п + 0,05*Rm, (1.2.2)
DRz = 0,03*Rzв.п + 0,05*Rz, (1.2.3)
где Raв.п, Rmв.п, Rzв.п – верхний предел поддиапазона по параметрам Ra, Rm, Rz соответственно.
1.2.7. Предел допускаемой основной погрешности DSz профилометра при измерении параметра шероховатости Sz определяют по формуле:
DSz = 0,02*Sz в.п + 0,10*Sz, (1.2.4)
где - Sz в.п верхний предел поддиапазона по параметру Sz.
1.2.8. Номинальные значения вертикального увеличения: 100; 200; 500;1000; 2000; 5000; 10000; 20000. 50000;
100000; 200000
1.2.9. Предел допускаемой основной погрешности DУ профилографа на профиле, близком к трапециидальному, определяют по формуле:
DУ = 0,02* Ув.п + 0,03*У (1.2.5)
где Ув.п – верхний предел поддиапазона, соответствующий выбранному значению вертикального увеличения;
У- максимальная по абсолютному значению ордината профиля по профилограмме.
1.2.10. Номинальные значения горизонтальных увеличений: 1; 2; 5; 10; 50, 100; 200; 500; 1000; 2000, 5000
1.2.11. Допускаемое отклонение горизонтальных увеличений
от номинальных значений, не более ± 5%
1.2.12. Размер области печати профилограммы для листа А4
по координате Х, не менее 220 мм,
по координате У, не менее ± 50 мм
1.2.13 Максимальная длина трассы ощупывания 80 (12,5; 40) мм
1.2.14. Значение отсечек шага 0,08; 0,25; 0,8; 2,5; 8,0 мм
1.2.15. Скорость перемещения измерительного щупа 1 мм/сек ± 3%; 0,32 мм/сек ± 5%
1.2.16. Радиус кривизны вершины иглы датчика № 1 (1,5 ± 0,1) мм
1.2.17. Измерительное усилие иглы датчика № 1, не более 0,016 Н
1.2.18. Радиус кривизны вершины иглы датчика № 2 5 (2;10) мкм
1.2.19. Измерительное усилие иглы датчика № 2, не более 0,004 (0,0007) Н
1.2.20. Усилие воздействия опоры, не более 0.5 Н
1.2.21. Шероховатость опоры Rz, не более 0,1 мкм
1.2.22. Вид отсчета результатов измерения цифровой
1.2.23. Максимальная разрешающая способность 0,001 мкм
1.2.24. Напряжение питания 6 В ±10%,
1.2.25. Потребляемая мощность, не более 2,5 вт
1.2.26. Габаритные размеры (без учета датчика) длина*высота*ширина, не более . 185(120)*55*35 мм,
габаритные размеры датчика, не более 100*15*15 мм
1.2.27. Масса профилометра – профилографа ПМД2-100 с установленным измерительным щупом, не более 1,0 кг
1.2.28. Температура окружающего воздуха 10-35 °С
1.2.29. Относительная влажность (45-80)%
1.2.30. Класс защиты от поражений электрическим током III по ГОСТ 12.2.007.0-75.
1.2.31. Степень защиты от пыли и влаги IP30 по ГОСТ 14254 – 96.
Варианты конструкции сменных щупов для профилометра-профилографа ПМД2-100 представлены здесь.
1. Профилометр - профилограф ПМД2-100. Общий вид, щуп выдвинут.
2. Профилометр - профилограф ПМД2-100. Общий вид, щуп задвинут.
3. Профилометр - профилограф ПМД2-100. Главная форма программы.
Подключение к компьютеру производится через последовательный интерфейс RS232 или USB. Компьютер может быть любым ноутбук, нетбук, планшет. Возможна поставка прибора с планшетом в общем кейсе.
Демонстрационную версию профилографа можно скачать здесь 1_pmd2_100. Скачанный файл разархивировать в папку «1_pmd2_100» на диске «D». Запустите исполняемый файл (приложение). В открывшейся главной форме нажмите кнопку «Повтор» на дисплей выведется сохраненный профиль. Устанавливая различные параметры измерения, и нажимая на «Повтор» можно посмотреть возможности профилографа. Для просмотра требуется компьютер c Windows 7 (98, 2000, XP, Vista).

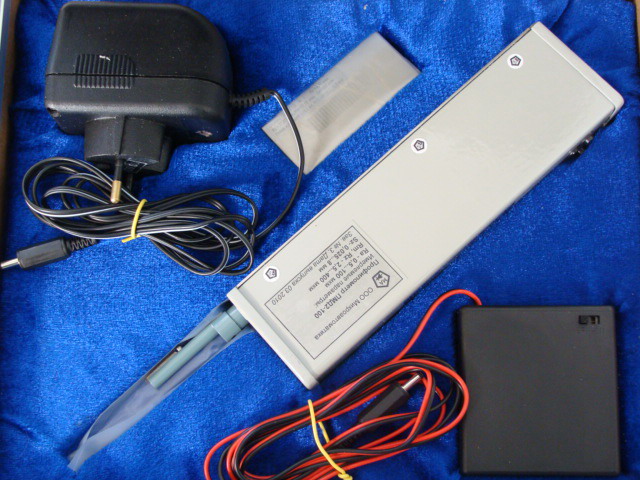

4. Профилометр-профилограф ПМД2-100 в упаковке
